¿Por qué cambiar los conectores LC del cable de referencia de comprobación con los LC de metal?

Los cables de comprobación de fibra óptica conectan su comprobador al enlace de fibra que está comprobando y, por lo tanto, actúan como una “ventana”. Si esa “ventana” es de mala calidad o está sucia, entonces las mediciones también lo serán.

De los aproximadamente cien cables de comprobación que ofrecemos, hay dos tipos principales de cables de comprobación:

1. Los cables de lanzamiento son enlaces de fibra largos que sirven para que un OTDR pueda medir correctamente el rendimiento del primer y último conector en un enlace de fibra óptica.
2. Cables de referencia de comprobación que se usan para mediciones precisas de pérdida de fibra. Los cables de referencia de comprobación de Fluke Networks están codificados por colores para facilitar el establecimiento correcto de la referencia, una de las principales causas de errores en la medición, y están diseñados para funcionar con el asistente de establecimiento de referencia del CertiFiber Pro, que prácticamente elimina los errores.

Ambos cuentan con un cable de fibra óptica de alta calidad y conectores de grado de referencia. En varios entornos de comprobación de fibra, los conectores LC en cables de referencia de comprobación de fibra se usan cientos, si no miles de veces al día. Y la carcasa de plástico y el mecanismo de enganche simplemente no están fabricados para durar ese tipo de uso, sin importar cuán cuidadoso sea el técnico. Siga leyendo para ver por qué hemos cambiado de plástico a metal.

Tabla de contenido

• ¿Qué es un conector LC?
• Diseño LC metálico optimizado
• Cómo usar conectores LC metálicos

¿Qué es un conector LC?

Los conectores LC (también conocidos como conectores Lucent, conectores pequeños o conectores locales) son una versión más pequeña de los conectores SC (también conocidos como conectores de suscriptor, conectores cuadrados o conectores estándar). Estas versiones miniaturizadas tienen un mecanismo de enganche de palanca que ofrece una conexión de fibra óptica con una férula de 1,25 mm en el extremo.

“Con los conectores LC de plástico, esa acción de abrir y cerrar, conectar y desconectar provoca fracturas por tensión donde el pestillo se une al conector y, finalmente, se rompe. Es solo una cuestión de cuándo”, dijo Adrian Young, director del proyecto de certificación de fibra de Fluke Networks.

Si bien los conectores de plástico pueden durar hasta 1.000 inserciones si se usan con cuidado, nuestros clientes nos dijeron que normalmente es menos, y a menudo mucho menos. No es exactamente fácil saber cuándo se romperán esos conectores, lo que dificulta a todos los involucrados en un trabajo de comprobación de fibra. Un conector roto no solo significa que un técnico tiene que encontrar un reemplazo inmediato que puede retrasar los trabajos si no hay nuevos cables de comprobación en el sitio, sino que también agrega gastos no planificados al trabajo.

Diseño LC metálico optimizado

Ahí es donde los ingenieros de Fluke Networks se propusieron optimizar el diseño de todo el conector LC para los cables de referencia de comprobación de fibra. El conector LC metálico no solo sustituye el plástico por metal, sino que el proceso de diseño se centró en mejorar los cables en todo momento, lo que dio lugar a un diseño totalmente nuevo y patentado.

Pestillo ergonómico

El pestillo de los conectores LC metálicos es un poco más largo, lo que proporciona más apalancamiento, por lo que se requiere menos fuerza para desacoplarlo. Cuando el pestillo de plástico tiende a ser “puntiagudo”, el pestillo de metal se redondea para mayor comodidad. Estas pequeñas diferencias se hacen evidentes cuando se ejecutan cientos de comprobaciones en un día. Este diseño se comprobó durante hasta diez mil ciclos.

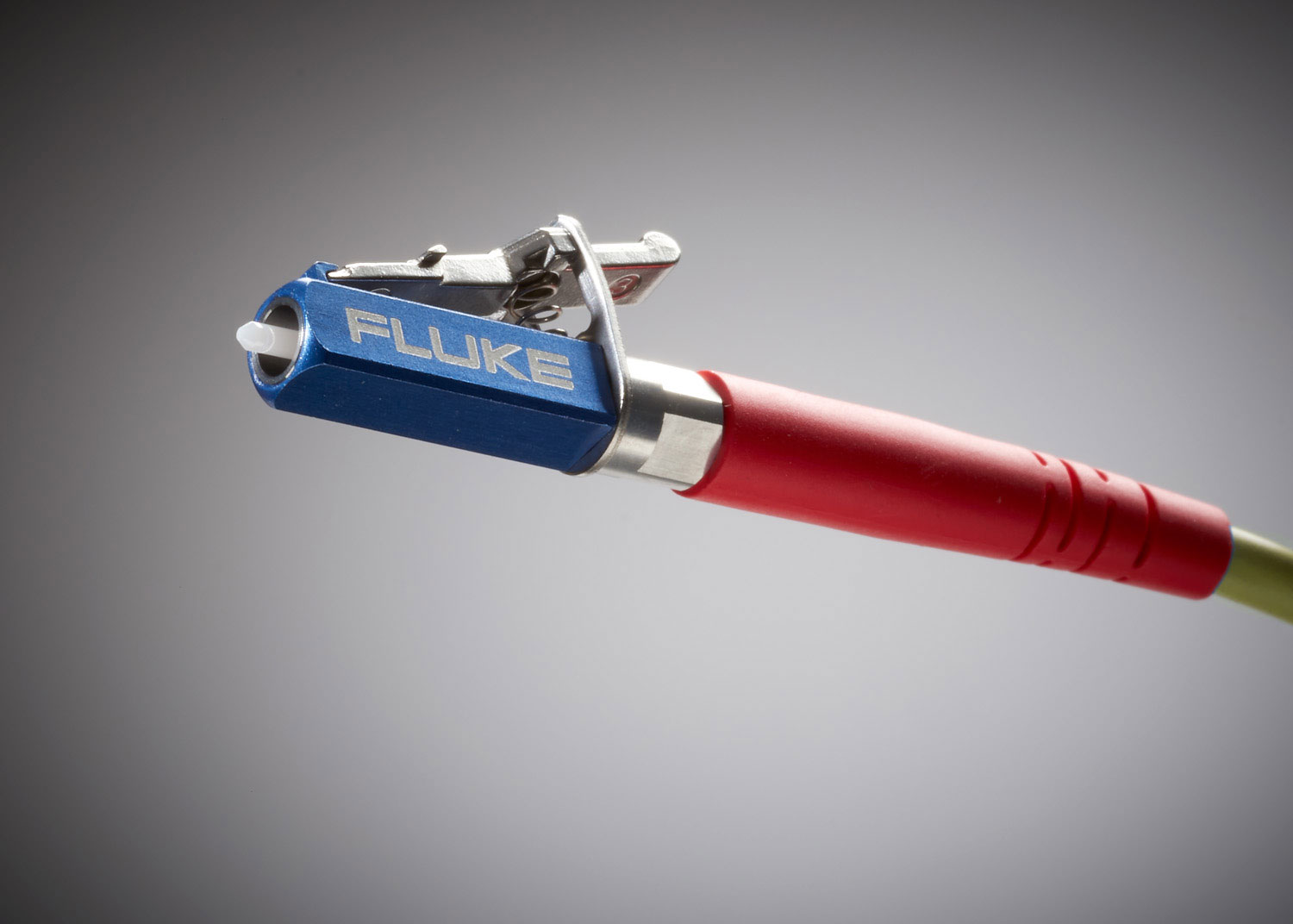

Esquinas del radio

El tubo del conector está diseñado con un radio en las esquinas donde se inserta en el conector. Si observa con atención, la mayoría de los conectores LC de plástico están cuadrados con esquinas afiladas. La versión metálica de Fluke ha redondeado esquinas, lo que facilita que las conexiones se deslicen. El radio redondeado ayuda a guiar la férula hacia su punto de conexión.

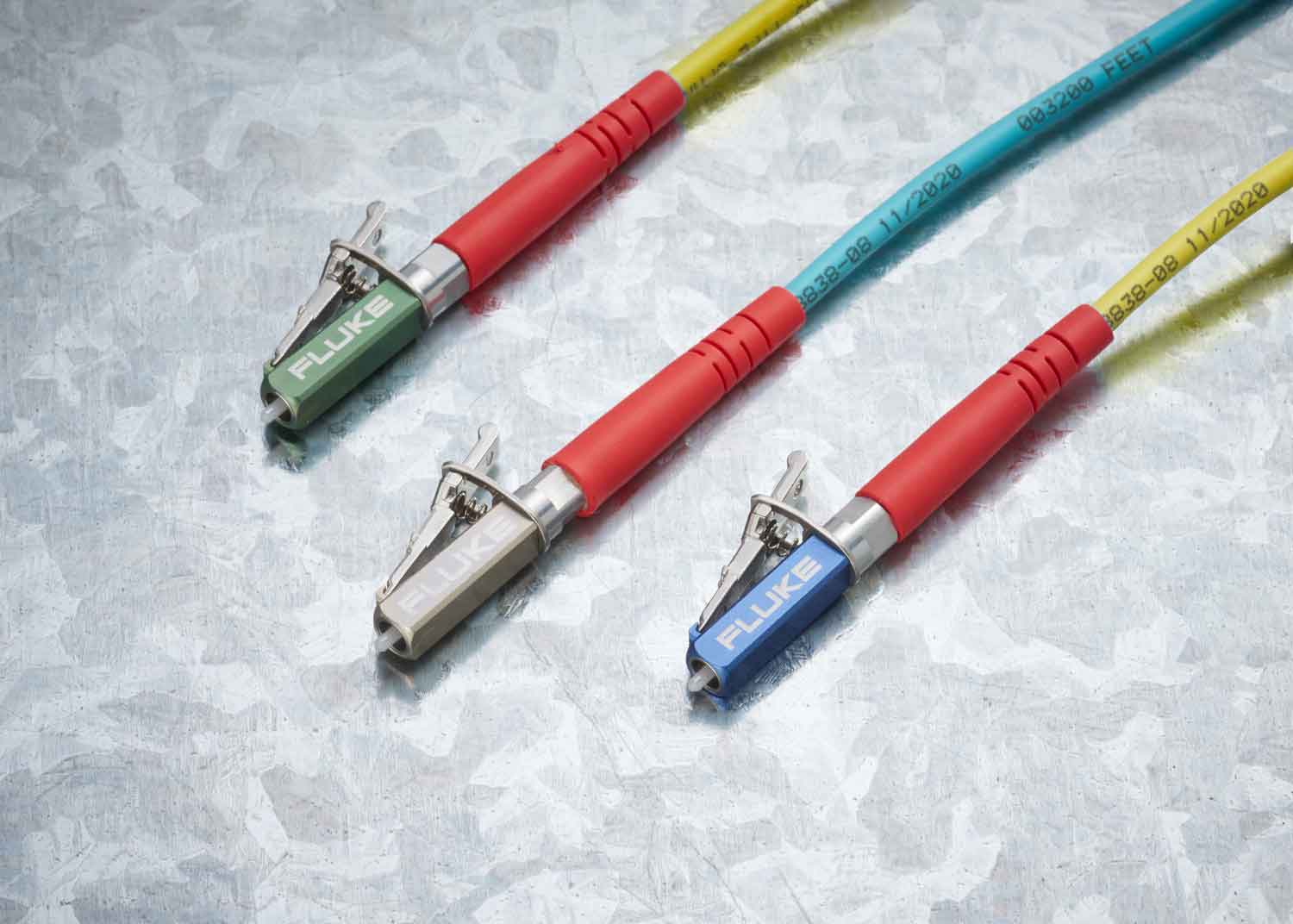

Materiales metálicos

La sustitución de la carcasa de plástico por metal permite que estos conectores tengan una vida útil más larga que sus equivalentes de plástico. El conector sobrevivió a una serie de comprobaciones para garantizar que resistirá varias comprobaciones. El conector LC metálico cumple con los estándares de interconexión IEC 61754-20 y TIA-604-10B y supera todas las comprobaciones de durabilidad de Telecordia GR-326-CORE, incluidas las de temperatura, humedad, vibración, flexión, impacto y pulverización de sal.

Si bien el rediseño del conector debe permitir una vida útil más larga de la herramienta, la férula de fibra óptica aún está hecha de vidrio. La duración de la vida útil del conector seguirá dependiendo de la terminación y de lo bien que se cuide. Asegúrese de que su terminación esté correctamente limpia antes y después de cada comprobación para obtener la mejor vida útil posible del conector.

Cómo usar conectores LC metálicos

Los conectores LC metálicos de Fluke Networks se incluirán con cualquier cable de comprobación que ya incluya un conector LC. El objetivo es retirar todos los conectores LC de plástico de nuestros cables de comprobación.

Estos cables de comprobación también funcionarán con equipos de otros proveedores, a excepción de nuestros cables de referencia de comprobación multimodo compatibles con el flujo restringido (Encircled Flux) diseñados específicamente para CertiFiber Pro. Compruebe siempre la documentación de los comprobadores para asegurarse de usar cables de comprobación aceptables.
